1.比表面積測(cè)試方法：

B.E.T法：Outgassing conditions：80 min 80 °C ; Adsorbate : N₂; Sample Mass : 0.1268 grams ; HK model :N_{2_}C.HKM

Bio-C8(2) 8 μm，100 Å BET比表面積結(jié)果

P/PO范圍：0.0518 t0 0.198

斜率：0.0190

相關(guān)系數(shù)：0.9995

吸附量：49.96 cc/g (STP)

截距：0.00103

C值：19.52

表面積：217.3 m²/g

供應(yīng)商K 10 μm,100 Å BET比表面積結(jié)果

P/PO范圍：0.0538 t0 0.199

斜率：0.0192

相關(guān)系數(shù)：0.9996

吸附量：49.24 cc/g (STP)

截距：0.00112

C值：18.17

表面積：214.2 m²/g

更多

2.電鏡圖

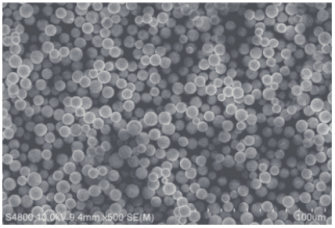

Bio-C8(2) 8 μm,100 Å

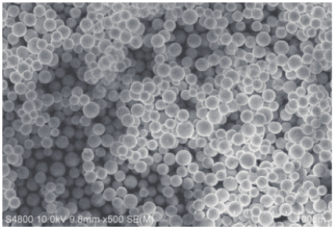

供應(yīng)商K 10 μm,100 Å

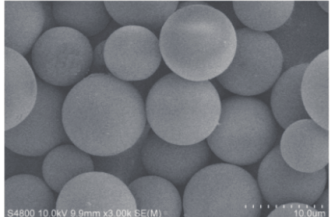

Bio-C8(2) 8 μm,100 Å

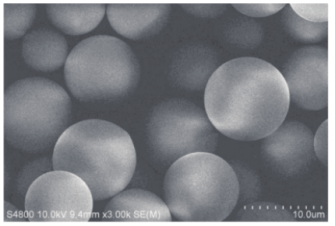

供應(yīng)商K 10 μm,100 Å

3.耐堿性測(cè)試

在位清洗 (CIP)條件：450個(gè)柱體積的堿性流動(dòng)相在位清洗并進(jìn)行色譜柱性能測(cè)試。

色譜柱：4.6x250 mm

流動(dòng)相：MeOH/0.1 M NaOH aq. ( pH=13) =70/30

流速：2.0 mL/min

柱溫：25°C

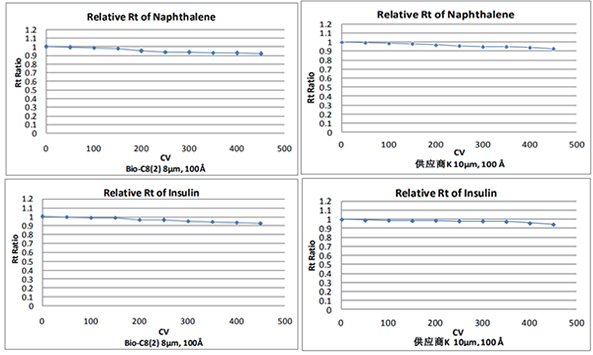

每50cv清洗后進(jìn)行QC測(cè)試：

樣品：1.Naphthalene , 2.Insulin

● 通過(guò) 450 CV 的堿性溶液在位清洗，發(fā)現(xiàn)萘以及胰島素相對(duì)于其初始保留時(shí)間的比值為 92%，這說(shuō)明Bio-C8(2)填料只發(fā)生了輕微的退化 ( Bio-C8(2)與供應(yīng)商 K 填料性能類(lèi)似 )。

● Bio-C8(2)填料能夠支持 0.1 M 堿在位清洗，對(duì)于特定樣品的堿清洗的濃度以及循環(huán)次數(shù)需要通過(guò)實(shí)驗(yàn)進(jìn)行驗(yàn)證。

4.機(jī)械強(qiáng)度

用反復(fù)填裝 4 次 50x250 mm 規(guī)格制備柱的填料再次填裝成 4.6x250 mm 規(guī)格分析柱，測(cè)試圖譜見(jiàn)圖1中紅色線條；填料的電鏡圖見(jiàn)圖 2 中 A。

同批次新填料填裝成 4.6x250 mm 規(guī)格分析柱，測(cè)試圖譜見(jiàn)圖1中黑色線條；填料的電鏡圖見(jiàn)圖 2中B。

以3號(hào)標(biāo)準(zhǔn)物質(zhì)峰 ( Toluene ) 為參照，新填料柱效為 9572，反復(fù)填裝 4 次的填料柱效為 9534；保留時(shí)間僅相差 0.12 min。足以證明 Bio-C8 ( 2 )的機(jī)械強(qiáng)度較高。

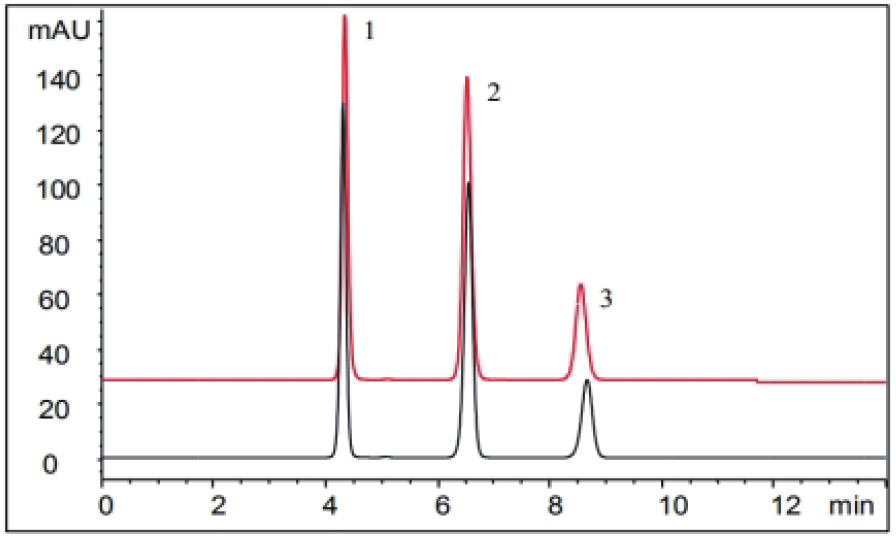

填料反復(fù)填裝前后的柱效測(cè)試

樣品：1.Aniline 2.Anisole 3.Toluene

使用 4.6x250 mm 色譜柱測(cè)試樹(shù)脂

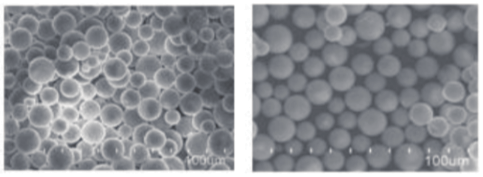

填料經(jīng)反復(fù)填裝前后的電鏡測(cè)試結(jié)果對(duì)比

填料反復(fù)填裝4次并無(wú)破碎顆粒物的產(chǎn)生。

5.批次穩(wěn)定性

6.填料保存壽命及產(chǎn)品穩(wěn)定性

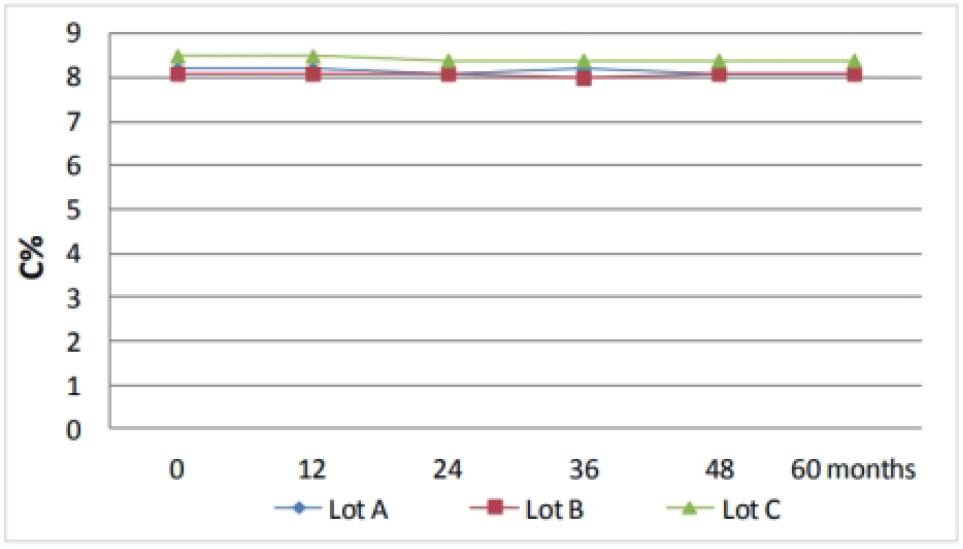

在40℃環(huán)境下保存5年3個(gè)批次填料碳載量穩(wěn)定

該產(chǎn)品保質(zhì)期為5年。

建議儲(chǔ)存條件 : 4~20°C環(huán)境下氮?dú)飧稍锩芊獗４妗?/p>

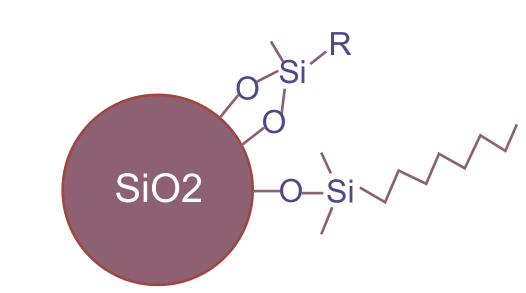

7.C8脫落率測(cè)試

測(cè)試方法：將 1g Bio-C8(2)填料、0.2 g 十六烷混合于 5 mL 甲苯中。室溫超聲處理 10 min。過(guò)濾取上清用于 GC 測(cè)定。測(cè)量浸出物中 C8 單體以及二聚體衍物的含量。

C8脫落率比較

浸出物中Bio-C8(2)的C8脫落率顯著低于供應(yīng)商K的C8填料。

8.耐堿性測(cè)試

在位清洗 (CIP ) 條件：450個(gè)柱體積的堿性流動(dòng)相在位清洗并進(jìn)行色譜柱性能測(cè)試。

色譜柱：Bio-C8(2), 10 μm , 4.6x250 mm

流動(dòng)相：MeOH/0.1 M NaOH aq.(pH=13 ) = 70/30

流速：2.0 mL/min

柱溫：25°C

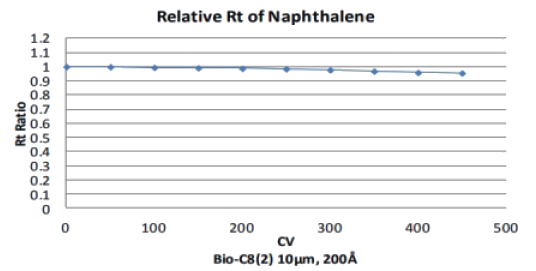

萘保留時(shí)間變化

色譜柱：Bio-C8(2) , 10 μm , 4.6x250 mm

樣品：Naphthalene ( 0.5 mg/mL )

通過(guò)500 CV的堿性溶液在位清洗，發(fā)現(xiàn)萘相對(duì)于其初始保留時(shí)間的比值為95%，這說(shuō)明Bio-C8(2)填料只發(fā)生了輕微的退化。

Bio-C8(2)填料能夠支持0.1N堿在位清洗，對(duì)于特定樣品的堿清洗的濃度以及循環(huán)次數(shù)需要通過(guò)實(shí)驗(yàn)進(jìn)行驗(yàn)證。
